Knowledge Visualization

Emboli und Obstruktion

Die Rolle eines arteriellen Thrombus bei Mikrogefässverschlüssen

Die Koronararterien sind für die Versorgung des Herzmuskels von großer Bedeutung, jedoch können Plaque-Ablagerungen in der Arterienwand ihre Funktion beeinträchtigen. Eine Verdickung der Arterienwand kann den Blutfluss einschränken und wird mittels klassischer bildgebender Verfahren diagnostiziert. Auch Mikroarterien können durch herabwanderndes thrombotisches Material blockiert werden, was zu Schäden im umliegenden Gewebe führen kann. Aufgrund ihrer geringen Größe sind sie jedoch oft schwer zu erkennen.

Die Infografik zeigt anhand eines gesamtanatomischen Modells der Koronar- und Mikrogefäße den Mechanismus auf, durch den losgelöstes thrombotisches Material die Mikroarterien blockieren kann. Verschiedene gestalterische Techniken wie 3D-Modelle, zeichnerische Schnittdarstellungen und Animationen werden kombiniert, um diese Zusammenhänge zu veranschaulichen. Dabei wird untersucht, wie die multimediale Kombination dieser Elemente die visuelle Vermittlung unterstützen kann. Durch gezielte Farbakzente, eingebettet in einen Graustufen-Hintergrund, wird der Prozess zusätzlich verdeutlicht.

Die Arbeit wurde in Kooperation mit der Translational Cardiovascular Technologies an der ETH Zürich entwickelt, um die aktuelle Forschung bei der Vermittlung der Thematik zu Myokardinfarkten ohne obstruktive Atherosklerose zu unterstützen.

Ida Götz
BA-Diplome 2023

idagoetz.ch
idagoetz@protonmail.com

Mentorat: Jonas Christen

Kooperation: Dr. Nikola Cesarovic, ETH Zürich Department of Health Sciences and Technology, Translat. kardiovask. Technologien

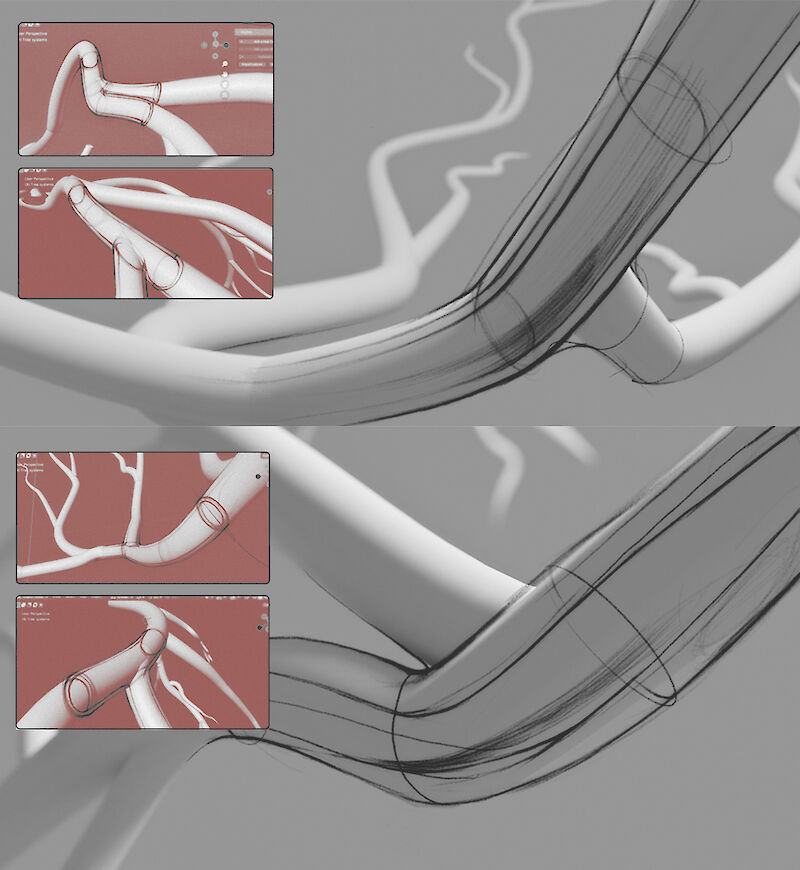

Stilerprobung. Erste Zugabe von Skizze zum 3D-Objekt. Mit Hilfslinien können wichtige Verortungen im Bild nochmals hervorgehoben und die Form verständlicher gestaltet werden.
Stilerprobung. Erste Zugabe von Skizze zum 3D-Objekt. Mit Hilfslinien können wichtige Verortungen im Bild nochmals hervorgehoben und die Form verständlicher gestaltet werden.
Die drei Bestandteile der animierten Infografik in einer Collage geordnet. Eine Plaqueverletzung initiiert eine Thrombusbildung, von welchem sich wiederum thrombotisches Material lösen, in Kleinstgefässe herabwandern und diese blockieren kann. Der Prozess wird an einem anatomischen Modell verortet.
Die drei Bestandteile der animierten Infografik in einer Collage geordnet. Eine Plaqueverletzung initiiert eine Thrombusbildung, von welchem sich wiederum thrombotisches Material lösen, in Kleinstgefässe herabwandern und diese blockieren kann. Der Prozess wird an einem anatomischen Modell verortet.
Modell Herzkranzgefässe. Nahaufnahme von Verzweigungen der Arterien. Dem Herzkranzgefäss entspringen zunächst Prearteriolen, welche sich dann zu Arteriolen verjüngen. Modelliert und gerendert in Blender.
Modell Herzkranzgefässe. Nahaufnahme von Verzweigungen der Arterien. Dem Herzkranzgefäss entspringen zunächst Prearteriolen, welche sich dann zu Arteriolen verjüngen. Modelliert und gerendert in Blender.

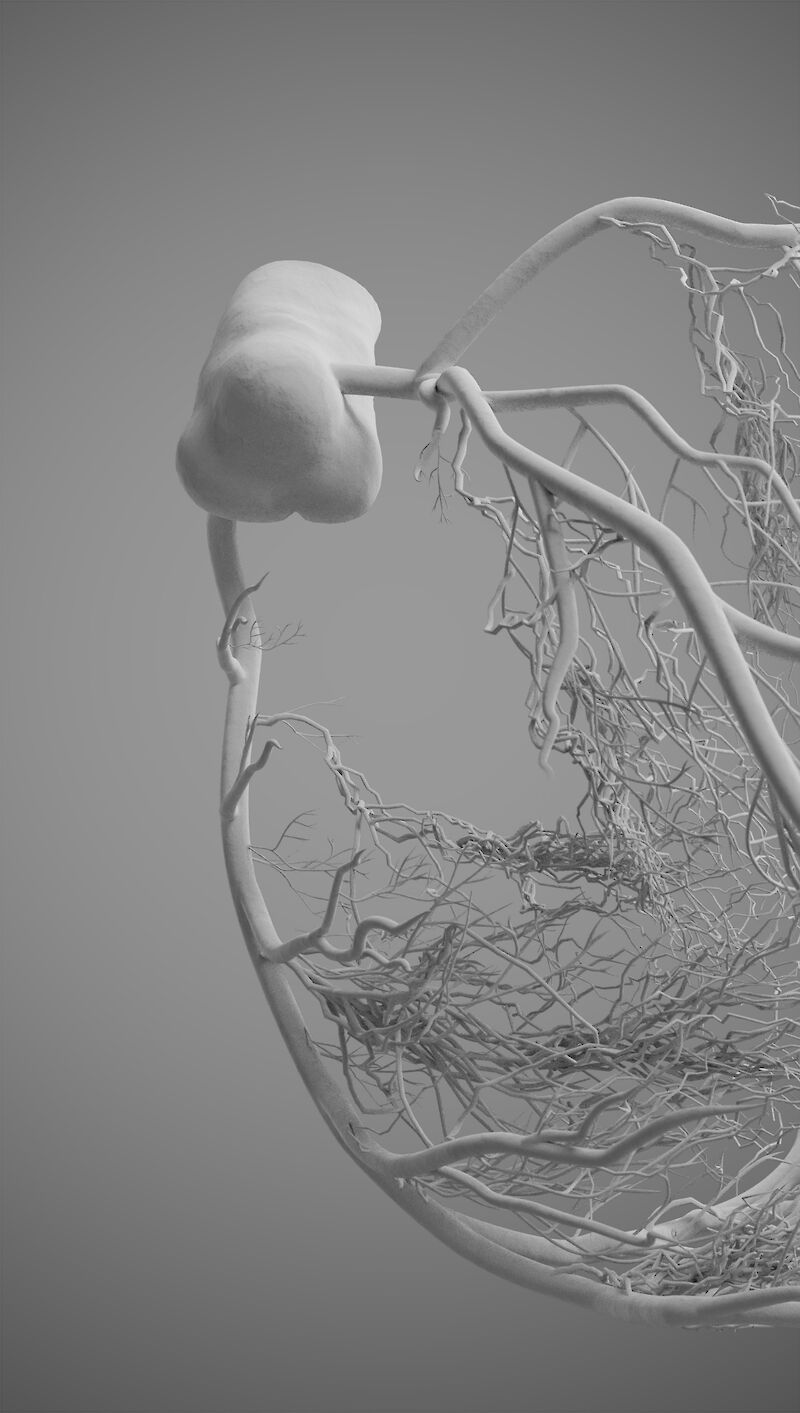

Modell Herzkranzgefässe. Gesamtübersicht des stilisierten koronaren Arterienmodells im luftleeren Raum.
Modell Herzkranzgefässe. Gesamtübersicht des stilisierten koronaren Arterienmodells im luftleeren Raum.

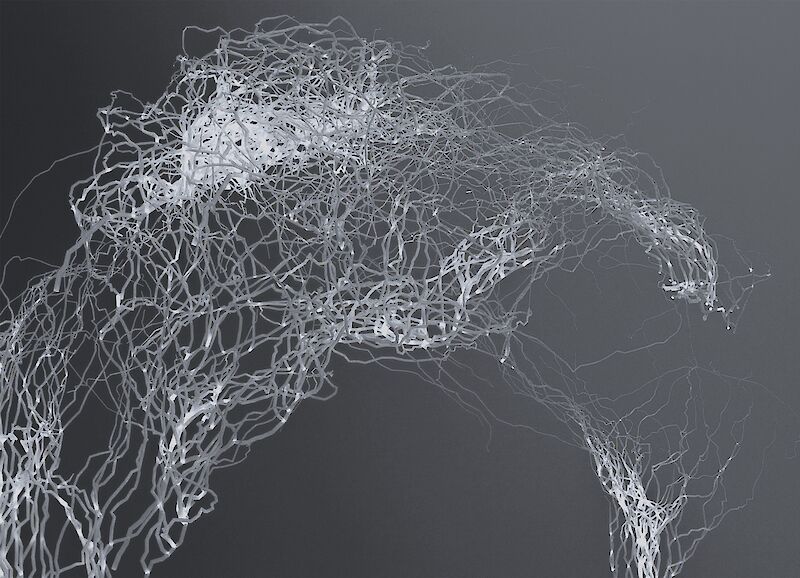

Modell Herzkranzgefässe. Unteransicht der Aorta und der daraus entspringenden rechten und linken Koronararterien mit den Kürzeln RCA und LCA. Mit Blender modelliert und gerendert.
Modell Herzkranzgefässe. Unteransicht der Aorta und der daraus entspringenden rechten und linken Koronararterien mit den Kürzeln RCA und LCA. Mit Blender modelliert und gerendert.

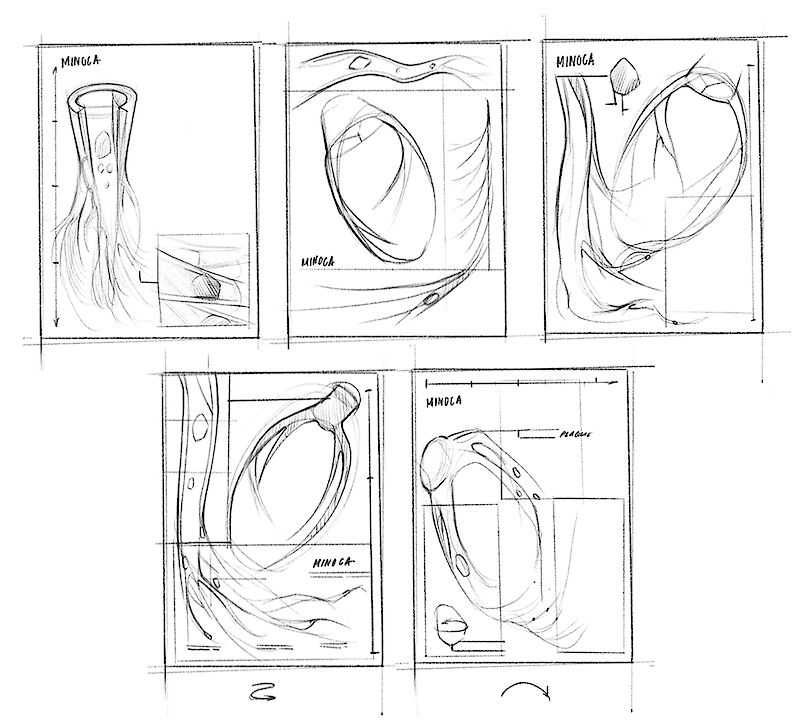

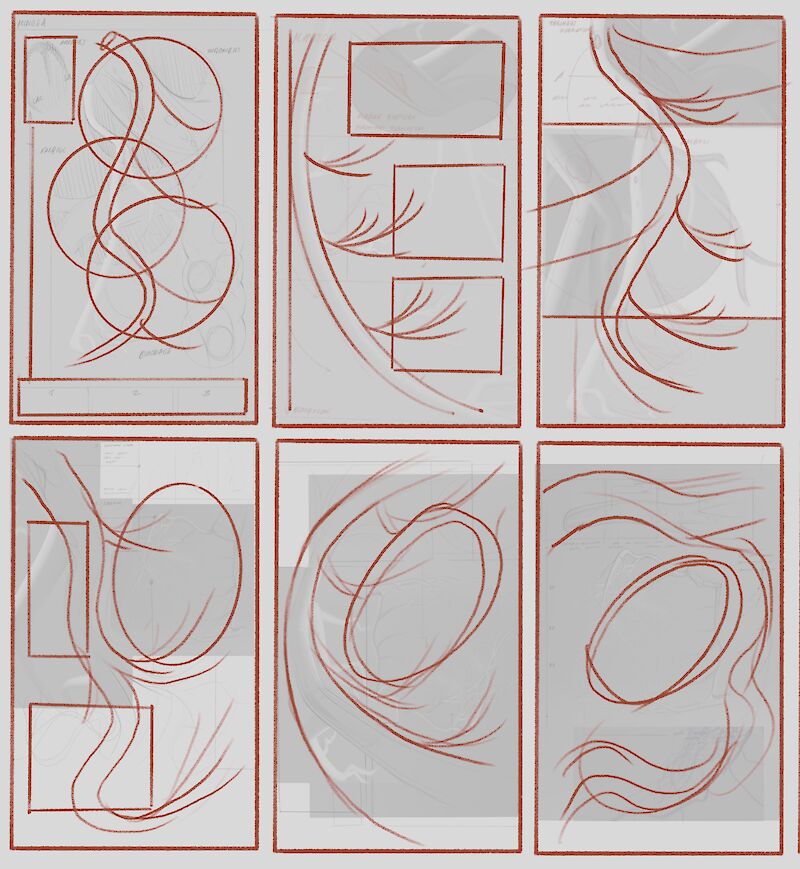

Layout. Entstandene Variationen des Layouts in einer Übersicht. Überlegungen zu Lesefluss und Informationsverteilung, sowie Gewichtungsentscheide in der Infografik.
Layout. Entstandene Variationen des Layouts in einer Übersicht. Überlegungen zu Lesefluss und Informationsverteilung, sowie Gewichtungsentscheide in der Infografik.
Layout. Entstandene Variationen des Layouts in einer Übersicht. Überlegungen zu Lesefluss und Informationsverteilung, sowie Gewichtungsentscheide in der Infografik.
Layout. Entstandene Variationen des Layouts in einer Übersicht. Überlegungen zu Lesefluss und Informationsverteilung, sowie Gewichtungsentscheide in der Infografik.
Layout. Entstandene Variationen des Layouts in einer Übersicht. Überlegungen zu Lesefluss und Informationsverteilung, sowie Gewichtungsentscheide in der Infografik.
Layout. Entstandene Variationen des Layouts in einer Übersicht. Überlegungen zu Lesefluss und Informationsverteilung, sowie Gewichtungsentscheide in der Infografik.

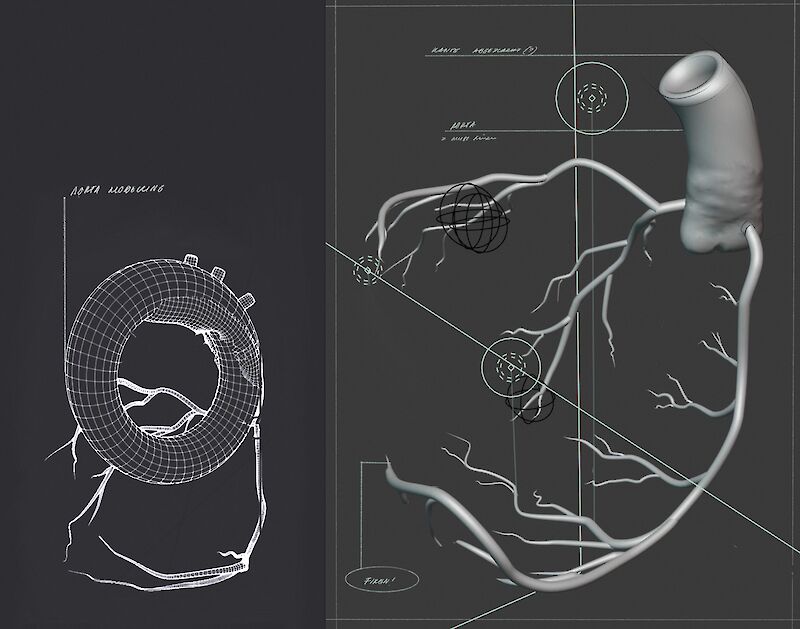

Die Aorta. Ausschnitte aus dem Modellierungsprozess. Vom groben Mesh zum modellierten Objekt. Aus einer Torus-Grundform wird die Aorta geformt und mit den Herzkranzgefässen verbunden.
Die Aorta. Ausschnitte aus dem Modellierungsprozess. Vom groben Mesh zum modellierten Objekt. Aus einer Torus-Grundform wird die Aorta geformt und mit den Herzkranzgefässen verbunden.
Der Thrombus. Der Thrombus in der Nahansicht. Fibrin hält die Masse aus roten Blutkörperchen und Blutplättchen zusammen. Überlegungen zum animierten Ablauf der Entstehung und Loslösung des thrombotischen Materials, welches in die kleineren Gefässe abwandert.
Der Thrombus. Der Thrombus in der Nahansicht. Fibrin hält die Masse aus roten Blutkörperchen und Blutplättchen zusammen. Überlegungen zum animierten Ablauf der Entstehung und Loslösung des thrombotischen Materials, welches in die kleineren Gefässe abwandert.
Stilerprobung. Erste Zugabe von Skizze zum 3D-Objekt. Mit Hilfslinien können wichtige Verortungen im Bild nochmals hervorgehoben und die Form verständlicher gestaltet werden.
Stilerprobung. Erste Zugabe von Skizze zum 3D-Objekt. Mit Hilfslinien können wichtige Verortungen im Bild nochmals hervorgehoben und die Form verständlicher gestaltet werden.
Vessels. Stimmungserfassung und Erprobung von Unschärfe in der Welt der Kleinstgefässe – Auf Englisch «Vessels» genannt. Modelliert und gerendert in Blender.
Vessels. Stimmungserfassung und Erprobung von Unschärfe in der Welt der Kleinstgefässe – Auf Englisch «Vessels» genannt. Modelliert und gerendert in Blender.
